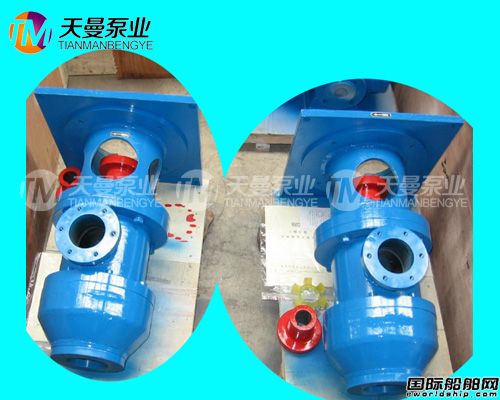

HSJ440-46(1.0mpa/40l/min) 黃山浸沒式油泵
序號 公稱流量 公稱壓力 螺桿泵型號 配 套 電 機
（L/min） （MPa） 規格 功率
1 40 1 HSJ40-46 Y100L1-4 2.2
2 63 1 HSJ80-42 Y100L2-4 3
3 80 1 HSJ80-46 Y100L2-4 3
4 100 1 HSJ120-42 Y132S-4 5.5
5 125 1 HSJ120-46 Y132S-4 5.5
6 160 1 HSJ210-40 Y132M-4 7.5
7 200 1 HSJ210-46 Y132M-4 7.5
8 250 1 HSJ280-46 Y160M-4 11
9 315 1 HSJ440-36 Y160M-4 11
10 350 1 HSJ440-40 Y160L-4 15
11 400 1 HSJ440-46 Y160L-4 15
12 500 1 HSJ660-40 Y160L-4 15
13 630 1 HSJ660-46 Y180M-4 18.5
我們的工作職責:
· 全面的螺桿泵技術支持咨詢服務，并提供符合相應工況條件的合理建議和報價
· 保障螺桿泵各相關零部件齊全
· 最快速的交付供貨配送服務，包括用于舊泵的零件 (所有交付的泵或者是零件都有精確的文件記錄，您
只需要提供螺桿泵的產品型號和出廠序列號，剩下的事情就交給我們來處理。
· 連夜供貨發運，例如，適用于中國大陸。
· 小型螺桿泵零部件的快遞郵寄服務
整個培訓可以應用于泵及系統
對于客戶員工的培訓將由天曼泵業團隊有經驗的工程師和技術人員針對不同的使用情況而進行培訓。
給您帶來的益處:
· 在天曼泵業公司的培訓
· 螺桿泵使用現場培訓
· 以螺桿泵實際應用為宗旨的授課內容
· 在車間中實際的操作練習
· 給每位受訓者都配備培訓資料

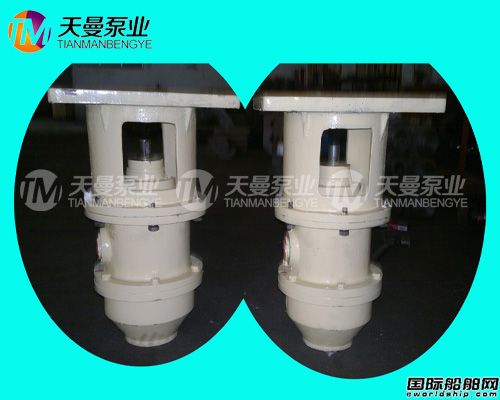

HSJ浸沒式三螺桿泵的工作原理：
浸沒式三螺桿泵，其組成包括泵體、襯套、主動螺桿、從動螺桿，泵體具有位于其下部的低壓腔和位于其上部的高壓腔，低壓腔的下端具有吸油口，高壓腔的一側具有出油口，低壓腔中具有一個與主動螺桿下端對應的儲油槽，該儲油槽的一側槽壁為低壓腔的內壁，另一側槽壁的上端低于低壓腔的上端而高于襯套的下端，該儲油槽的底部位于主動螺桿的下端與吸油口之間。儲油槽的設計使得浸沒式三螺桿泵的內腔底部對應主動螺桿的下端始終有一定的油存量，保證很長時間不工作的泵再次啟動時都能在螺桿間形成密封腔，在泵內腔形成真空，正常抽上輸送油。
主權利要求：
浸沒式三螺桿泵，其組成包括泵體、襯套、主動螺桿、從動螺桿，泵體具有位于其下部的低壓腔和位于其上部的高壓腔，低壓腔的下端具有吸油口，高壓腔的一側具有出油口，其特征是低壓腔中具有一個與主動螺桿下端對應的儲油槽，該儲油槽的一側槽壁為低壓腔的內壁，另一側槽壁的上端低于低壓腔的上端而高于襯套的下端，該儲油槽的底部位于主動螺桿的下端與吸油口之間。
注：同一規格而螺旋升角不同的螺桿泵型號，其外形安裝尺寸一般是一樣的，而流量是不同的。在相同工況條件下，如：介質、溫度、黏度、螺桿的材質加工工藝精度等相同，螺旋升角小的型號，形成壓力的能力更好，但是流量就比螺旋升角大的型號小。反之，螺旋升角大的，泵的流量就比螺旋升角小的泵就要大，但是泵形成壓力的能力就相對較弱。
