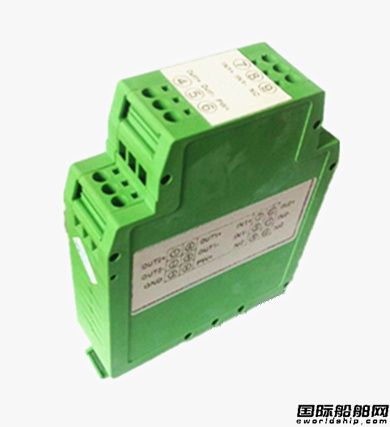

24V電源/4-20MA轉0-10V隔離模塊
更新時間:2017-07-10 訪問統計:890產品概述：
一進一出導軌安裝系列24V電源/4-20MA轉0-10V隔離模塊主要用于醫療設備、工業自控等需要電量隔離測控的行業。該模塊內部嵌入了一個高效微功率的電源，可以向輸入端和輸出端提供隔離的的電源和一個模擬信號輸出的電磁耦合隔離放大器，由于內部采用了電磁隔離相比線性光電隔離技術具有更好的溫度特性和線性度。此系列產品只需外部加零點和滿度調節電位器就可以實現模擬信號的隔離放大和傳輸。內部采用模塊式產品
主要特性:
>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：5V/12V/15V/24VDC（范圍±10%）
>>國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）
>>標準DIN35 導軌式安裝
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>模擬信號數據隔離、采集和變換
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真?zhèn)鬏?/p>
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
>>非電量信號變送
型號及定義
DIN1x1 AOT - U(A)□- P□- O□
|
輸入額定電壓U（或電流A）值 |
輔助電源P |
輸出O |
|
|
U1： 0-5V |
A1：0-1mA |
P1： DC24V |
O1：4-20mA |
|
U2：0-10V |
A2：0-10mA |
P2： DC12V |
O2：0-20mA |
|
U3：0-75mV |
A3：0-20mA |
P3： DC5V |
O4：0-5V |
|
U4：0-2.5V |
A4：4-20mA |
P4： DC15V |
O5：0-10V |
|
|
|
|
O6：1-5V |
|
Uz：用戶自定義 |
Az：用戶自定義 |
Pz：用戶自定義 |
Oz: 用戶自定義 |
產品選型舉例
例：輸入1：0-5V 輔助電源：24V 輸出1：4-20mA 產品型號：DIN1X1 AOT-U1-P1-O1
例：輸入1：4-20mA 輔助電源：5V 輸出1：0-10V 產品型號：DIN1X1 AOT-A4-P3-O5
產品技術參數：
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
||
|
隔離電壓 |
DC 1min |
2500 |
3000 |
|
VDC |
||
|
測試電壓 1S |
3000 |
|
|
VAC |
|||
|
增益 |
電壓 |
|
1 |
|
V/V |
||
|
電流 |
|
1 |
|
mA/mA |
|||
|
非線性度 |
|
|
0.1 |
|
%FSR |
||
|
精度 |
|
|
0.1 |
|
%FSR |
||
|
信號輸入 |
電壓 |
|
0 |
|
1000 |
V |
|
|
電流 |
|
-1000 |
|
1000 |
mA |
||
|
輸入失調電壓 |
|
|
2 |
5 |
mV |
||
|
輸入阻抗 |
電壓 |
|
400 |
|
|
KΩ |
|
|
電流 |
|
|
100 |
250 |
Ω |
||
|
信號輸出 |
電壓 |
|
-10 |
|
12 |
V |
|
|
電流 |
|
-20 |
|
20 |
mA |
||
|
負載能力 |
電壓 |
Vout=10V |
|
5 |
|
kΩ |
|
|
電流 |
|
0 |
350 50 |
|
Ω |
||
|
響應時間 |
-3DB
|
|
1 |
200 |
mS |
||
|
信號輸出紋波 |
不濾波 |
|
10 |
20 |
mVRMS |
||
|
溫度飄移 |
|
|
50 |
|
ppm/℃ |
||
|
輔助電源 |
電壓 |
用戶自定義 |
3.3 |
|
24 |
VDC |
|
|
功耗 |
|
|
0.5 |
1 |
W |
||
|
工作環境溫度 |
|
-25 |
|
75 |
℃ |
||
|
貯存溫度 |
|
-40 |
|
80 |
℃ |
||
|
重量 |
|
|
75 |
|
g |
||
通用參數
|
精 度 ---------- 0.1% ，0.2% ，0.5% |
隔 離 ---------- 信號輸入/輸出/輔助電源 |
|
輔助電源---------- DC5V、12V、24V，±10% |
絕緣電阻 ---------- ≥20MΩ |
|
工作溫度---------- -25 ~ +70℃ |
耐 壓 --------- 信號輸入/輸出/輔助電源 |
|
工作濕度---------- 10 ~ 90% (無凝露) |
2500VDC，50Hz，1分鐘，漏電流 1mA |
|
存儲溫度---------- -45 ~ +80℃ |
耐沖擊電壓---------- 3KV， 1.2/50us(峰值) |
|
存儲濕度---------- 10 ~ 95% (無凝露) |
|
|
輸入?yún)?shù) |
|
輸出參數 |
|||||
|
輸入項目 |
輸入阻抗 |
電源損耗 |
輸入過載能力 |
輸出項目 |
輸出過載能力 |
響應時間 |
|
|
0-5V |
≥300KΩ |
電壓輸出 < 0.6W 電流輸出 <1.5W |
2.0倍額定：連續 |
4-20mA |
負載電阻 不超過350Ω |
≤1mS |
|
|
0-10V |
0-20mA |
||||||
|
0-1mA |
1KΩ |
1.5倍額定：連續 3.0倍額定：1S |
|
||||
|
0-10mA |
TYP：250Ω 可自設定 |
0-5V |
≥2KΩ |
||||
|
0-20mA |
0-10V |
||||||
|
4-20mA |
1-5V |
||||||
注: 電流輸出型如果要求負載電阻500Ω,請另做注
