可曲撓橡膠接頭

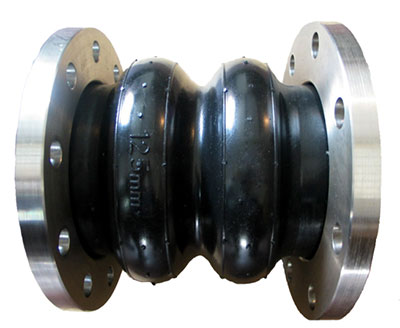

更新時間:2017-12-11 訪問統計:2589CKST型系列可曲撓雙球橡膠接頭
 |
 【點擊查看大圖】 |
產品介紹：
該產品系內膠層，多層尼龍簾布或聚酯簾布增強，外膠層復合的橡膠球體和金屬法蘭松套組成的產品。 具有耐壓高、彈性好、位移量大、吸振降噪效果好、安裝方便等特點，可廣泛用于給水排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。接頭材料表：
| 序號 | 部位 | 材料 |
| 1 | 主體 | 極性橡膠 |
| 2 | 內襯 | 尼龍簾布或聚酯簾布 |
| 3 | 骨架 | 硬鋼絲或鋼圈 |
| 4 | 法蘭 | 低碳鋼或不銹鋼 |
技術條件：
| 型 號 項 目 | CKST-F(I) | CKST-F(Ⅱ) | CKST-F(Ⅲ) |
| 工作壓力MPa(kgf/cm²) | 2.0(20) | 1.2(12) | 0.8(8) |
| 爆破壓力MPa(kgf/cm²) | 6.0(60) | 3.5(35) | 2.4(24) |
| 真空度kPa(mmHg) | 100(750) | 86.7(650) | 53.3(400) |
| 適用溫度(℃) | -20～+115 | ||
| 適用介質 | 空氣、壓縮空氣、水、海水、熱水、弱酸等 | ||
| 接頭兩端可任意偏轉，便于自由調節軸向或橫向位移。 | |||
主要數據表(表格內法蘭尺寸按CB/T 46-2007 1.0MPa)：
|
公稱通徑DN |
長度L (mm) |
橡膠密封面外徑D2 (mm) |
法蘭厚度b(mm) |
螺栓數n |
螺栓孔直徑d(mm) |
螺栓孔中心圓直徑D1(mm) |
軸向位移 |
橫向位移 |
偏移 角度 |
||
|
(mm) |
(吋） |
伸長 |
壓縮 |
||||||||
|
25 |
1 |
150 |
57 |
14 |
4 |
13 |
73 |
30 |
50 |
45 |
40° |
|
32 |
1¹/4 |
150 |
64 |
14 |
6 |
15 |
83 |
30 |
50 |
45 |
40° |
|
40 |
1¹/2 |
175 |
74 |
14 |
6 |
15 |
93 |
30 |
50 |
45 |
40° |
|
50 |
2 |
175 |
84 |
14 |
6 |
15 |
103 |
30 |
50 |
45 |
40° |
|
65 |
2¹/2 |
175 |
104 |
14 |
6 |
15 |
123 |
30 |
50 |
45 |
40° |
|
80 |
3 |
175 |
118 |
14 |
8 |
15 |
138 |
30 |
50 |
45 |
40° |
|
100 |
4 |
225 |
138 |
14 |
8 |
15 |
158 |
35 |
50 |
40 |
35° |
|
125 |
5 |
225 |
164 |
14 |
10 |
15 |
183 |
35 |
50 |
40 |
35° |
|
150 |
6 |
225 |
190 |
14 |
12 |
15 |
208 |
35 |
50 |
40 |
35° |
|
200 |
8 |
325 |
250 |
17 |
12 |
17 |
273 |
35 |
60 |
35 |
30° |
|
250 |
10 |
325 |
306 |
21 |
14 |
21 |
336 |
35 |
60 |
35 |
30° |
CKXT型系列可曲撓單球橡膠接頭
  【點擊查看大圖】 |
產品介紹：
該產品系內膠層，尼龍簾布或聚酯簾布增強，外膠層復合的橡膠球體和金屬法蘭松套組成的產品。具有耐壓高、彈性好、位移量大、吸振降噪效果好、安裝方便等特點，可廣泛用于給水排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。
接頭材料表：
| 序號 | 部位 | 材料 |
| 1 | 主體 | 極性橡膠 |
| 2 | 內襯 | 尼龍簾布或聚酯簾布 |
| 3 | 骨架 | 硬鋼絲或鋼圈 |
| 4 | 法蘭 | 低碳鋼或不銹鋼 |
技術條件：
| 型 號 項 目 | CKXT-F(I) | CKXT-F(Ⅱ) | CKXT-F(Ⅲ) |
| 工作壓力MPa(kgf/cm²) | 2.0(20) | 1.2(12) | 0.8(8) |
| 爆破壓力MPa(kgf/cm²) | 6.0(60) | 3.5(35) | 2.4(24) |
| 真空度kPa(mmHg) | 100(750) | 86.7(650) | 53.3(400) |
| 適用溫度(℃) | -20～+115 | ||
| 適用介質 | 空氣、壓縮空氣、水、海水、熱水、弱酸等 | ||
| 接頭兩端可任意偏轉，便于自由調節軸向或橫向位移。 | |||
主要數據表主要數據表(表格內法蘭尺寸按CB/T 46-2007 1.0MPa)：
|
公稱通徑DN |
長度L (mm) |
橡膠密封面外徑D2 (mm) |
法蘭厚度b(mm) |
螺栓數n |
螺栓孔直徑d(mm) |
螺栓孔中心圓直徑D1(mm) |
軸向位移 |
橫向位移 |
偏移 角度 |
||
|
(mm) |
(吋） |
伸長 |
壓縮 |
||||||||
|
25 |
1 |
95 |
57 |
14 |
4 |
13 |
73 |
6 |
9 |
9 |
15° |
|
32 |
1¹/4 |
95 |
64 |
14 |
6 |
15 |
83 |
6 |
9 |
9 |
15° |
|
40 |
1¹/2 |
95 |
74 |
14 |
6 |
15 |
93 |
6 |
10 |
9 |
15° |
|
50 |
2 |
106 |
84 |
14 |
6 |
15 |
103 |
8 |
10 |
11 |
15° |
|
65 |
2¹/2 |
115 |
104 |
14 |
6 |
15 |
123 |
8 |
10 |
11 |
15° |
|
80 |
3 |
136 |
118 |
14 |
8 |
15 |
138 |
10 |
12 |
13 |
15° |
|
100 |
4 |
151 |
138 |
14 |
8 |
15 |
158 |
12 |
15 |
15 |
15° |
|
125 |
5 |
167 |
164 |
14 |
10 |
15 |
183 |
14 |
18 |
18 |
15° |
|
150 |
6 |
180 |
190 |
14 |
12 |
15 |
208 |
16 |
20 |
20 |
15° |
|
200 |
8 |
190 |
250 |
17 |
12 |
17 |
273 |
16 |
20 |
20 |
15° |
|
250 |
10 |
230 |
306 |
21 |
14 |
21 |
336 |
16 |
22 |
22 |
15° |
