YAR27系列國產IMO船用導航雷達
更新時間:2024-07-22 訪問統計:3665
產品特點 Features：
- 自主研發S+X雙波段IMO船用雷達，符合最新雷達規范，完全替代進口船用雷達。
- 專利降噪與海浪、雨雪雜波抑制技術，保證了弱小目標顯示飽滿清晰。
- 六種脈沖長度，0.125NM-96NM量程，保證分辨力與距離的最優組合。
- 200個雷達目標跟蹤（TT），1000個AIS目標，支持融合顯示。
- 相對與對地真尾跡功能，方便辨識移動船只及其運動狀態。
- 豐富的雷達地圖功能，雷達操作區輔助標識與航線設計。
- 符合常速與高速船（HSC≥30kn）雷達規范。
- 內置的雷達性能監視器（PM），安裝方便。
性能指標Specifications
天線收發處理Antenna & Scanner Unit
|
名稱 |
參數 |
||||||
|
型號 |
X波段 |
S波段 |
|||||
|
輸出頻率 |
9410±30MHz |
3050±30MHz |
|||||
|
輸出功率（峰值） |
RTR12 |
RTR25 |
RTR30 |
||||
|
12.5kW |
25.0kW |
30.0kW |
|||||
|
天線 |
類型 |
波導縫隙天線 |
|||||
|
極化 |
水平極化 |
||||||
|
型號 |
RAX12 |
RAX20 |
RAX24 |
RAS39 |
|||
|
長度 |
4ft (1.2m) |
6.5ft(2m) |
8ft (2.4m) |
13ft (3.9m) |
|||
|
水平波束寬度 |
1.85° |
1.25° |
0.95° |
1.80° |
|||
|
垂直波束寬度 |
22° |
22° |
22° |
23° |
|||
|
±10° 內副瓣抑制 |
-24dB |
-28dB |
-28dB |
-24dB |
|||
|
±10° 外副瓣抑制 |
-30dB |
-32dB |
-32dB |
-30dB |
|||
|
轉速 |
24rpm |
||||||
|
脈沖寬度 |
0.075μs；0.15μs；0.3μs；0.5μs；0.7μs；1.2μs |
||||||
|
脈沖重復頻率 |
500Hz；1000Hz；1500Hz;3000Hz |
||||||
|
中頻 |
60MHz |
||||||
|
最小距離 |
25m |
||||||
|
距離分辨率 |
25m |
||||||
|
距離精度 |
1% 量程或 30m |
||||||
|
方位精度 |
≤1° |
||||||
|
環境條件 |
|||||||
|
工作溫度 |
-25℃～+55℃ |
IEC 60945 Ed.4 |
|||||
|
儲存溫度 |
-30℃～+70℃ |
IEC 60945 Ed.4 |
|||||
|
防水性能 |
IPX6 |
IEC 60529 |
|||||
|
雷達性能監視器 |
|||||||
|
型號 |
RPM-X |
RPM-S |
|||||
|
頻率 |
9410±45MHz |
3050±45MHz |
|||||
|
輸入功率 |
+8dBm～+28dBm |
||||||
|
輸入脈寬 |
≥1μs |
||||||
|
輸出功率(第2脈沖) |
-56dBm～-36dBm |
||||||
|
布進電平 |
+9 dB～-11dB First to second pulse |
||||||
|
工作溫度 |
-30℃～+80℃ |
||||||
*RPM是選配件
顯示處理單元Display & Processor Unit
|
名稱 |
參數 |
備注 |
||||||||||||||
|
顯示器尺寸 |
RD19x |
RD23x |
|
|||||||||||||
|
19.0" |
27 " |
|
||||||||||||||
|
有效圖像區直徑 |
290mm |
323mm |
|
|||||||||||||
|
屏幕分辨率 |
1280×1024 |
1920X1280 |
|
|||||||||||||
|
圖形顏色 |
黃色, 綠色回波, 32度灰度 |
|
||||||||||||||
|
距離單位 |
海里(NM) 或公里 (km) |
|
||||||||||||||
|
顯示模式 |
船首向上 ; 船首向上真方位 ; 真北向上 ; 真北向上真運動; 航向向上 ; 船尾向上 ; |
|
||||||||||||||
|
相對尾跡與對地真尾跡 |
15s-25min 時間長度可選 |
|
||||||||||||||
|
自動跟蹤目標 |
最多200個目標; 0.1NM～24NM |
自動或人工捕獲 |
||||||||||||||
|
自動識別系統AIS |
1000 個 |
IMO SN/Circ.217; IEC/PAS 60936-5 |
||||||||||||||
|
雷達地圖 |
導航線, 航路點, 海岸線, 浮標等等 |
|
||||||||||||||
|
量程（NM） |
0.125 |
0.25 |
0.5 |
0.75 |
1.0 |
1.5 |
2 |
3 |
6 |
12 |
24 |
32 |
48 |
96 |
||
|
距標圈個數 |
5 |
5 |
5 |
5 |
5 |
5 |
4 |
6 |
6 |
6 |
6 |
4 |
6 |
8 |
||
|
距表圈間距（NM） |
0.025 |
0.05 |
0.1 |
0.15 |
0.2 |
0.3 |
0.5 |
0.5 |
1 |
2 |
4 |
8 |
8 |
12 |
||
|
接口 |
HDT; GPS/BDS; AIS; LOG; WIND; DEPT; VDR; ARPA DATA; ALARM; RJ45 |
|
||||||||||||||
|
供電 |
顯示器單元 |
RDxx |
11OV AC (85～13OV)-2.0A 220V AC (170～260V)-1.0A |
xx:19”或 27” |
||||||||||||
|
RDxxD |
24V DC (18～36V)-1.0A |
帶D的為直流供電 |
||||||||||||||
|
主機單元 |
RPA001 |
110V AC (85～130)-4.0A 220V AC (170～260)-2.0A |
帶D的為直流供電 |
|||||||||||||
|
RPA001D |
24V DC (18～36V)-20A |
|||||||||||||||
|
環境條件 |
||||||||||||||||
|
工作溫度 |
-15℃ ～+55℃ |
IEC 60945 |
||||||||||||||
|
存儲溫度 |
-30℃～ +70℃ |
IEC 60945 |
||||||||||||||
|
防水性能 |
IPX0 |
|
||||||||||||||
*連接電纜:標配30m長度, 電纜型號為“RC25”

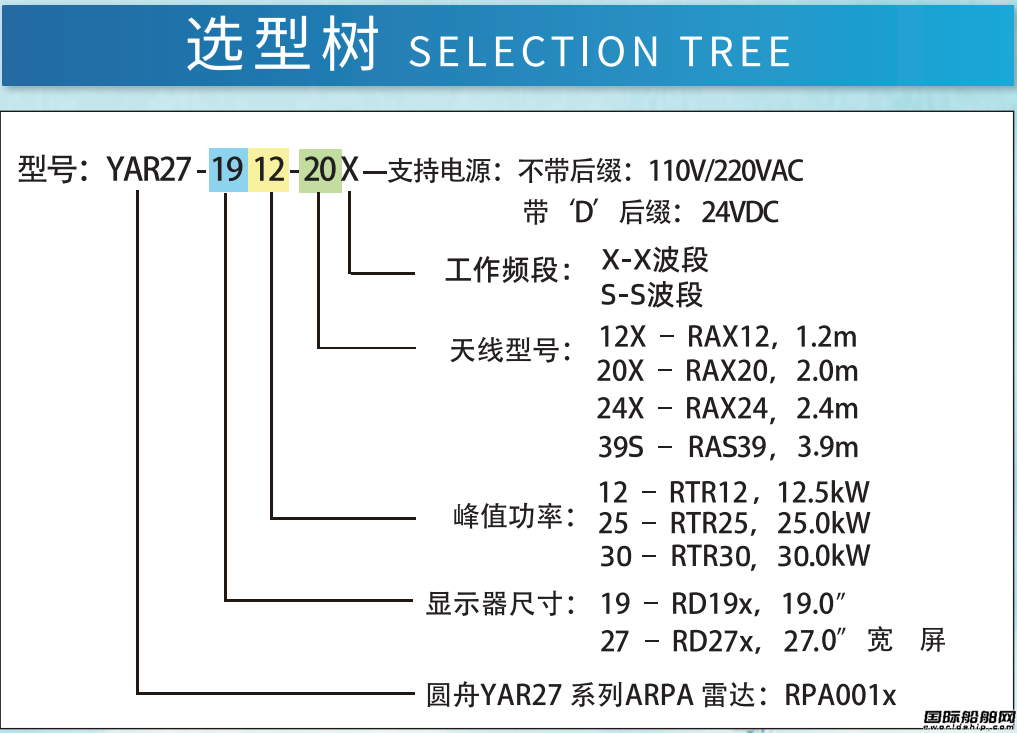

選型樹 Selection tree：
