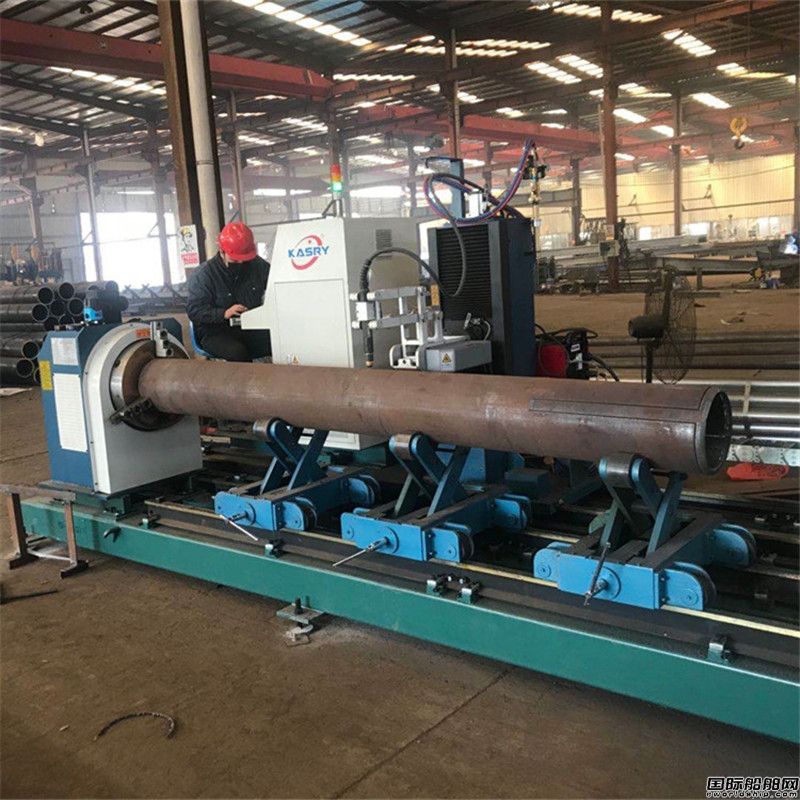

大型數控相貫線切割機用于導管架切割機

更新時間:2020-05-25 訪問統計:1178

大型數控相貫線切割機用于導管架切割機

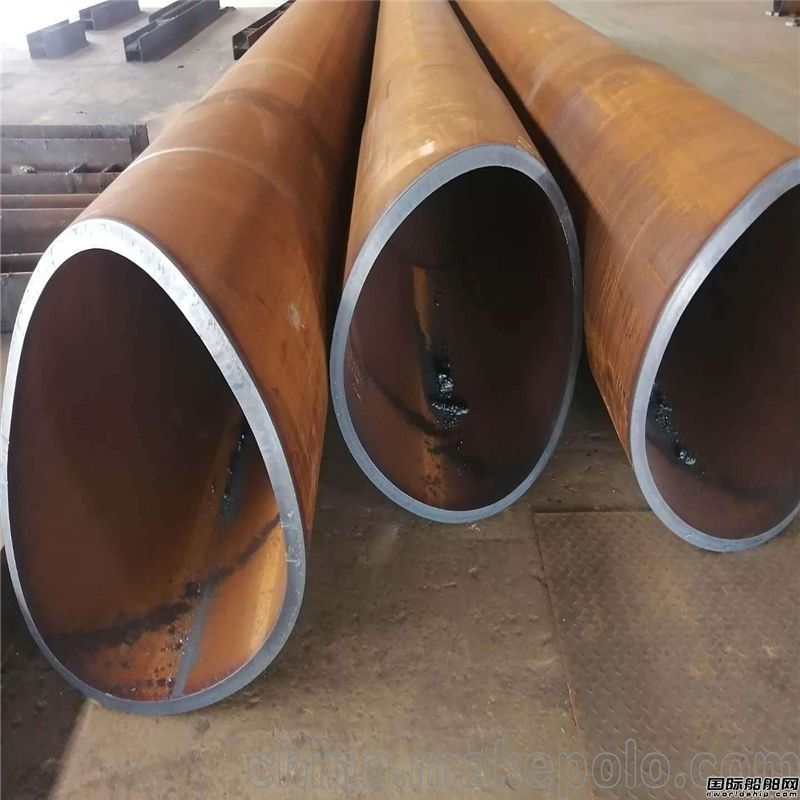

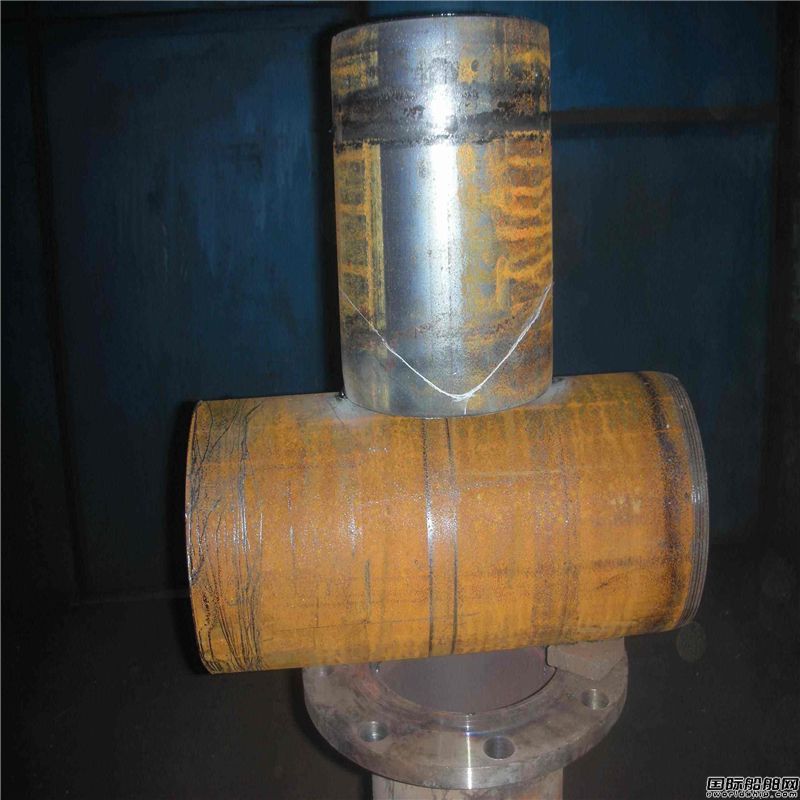

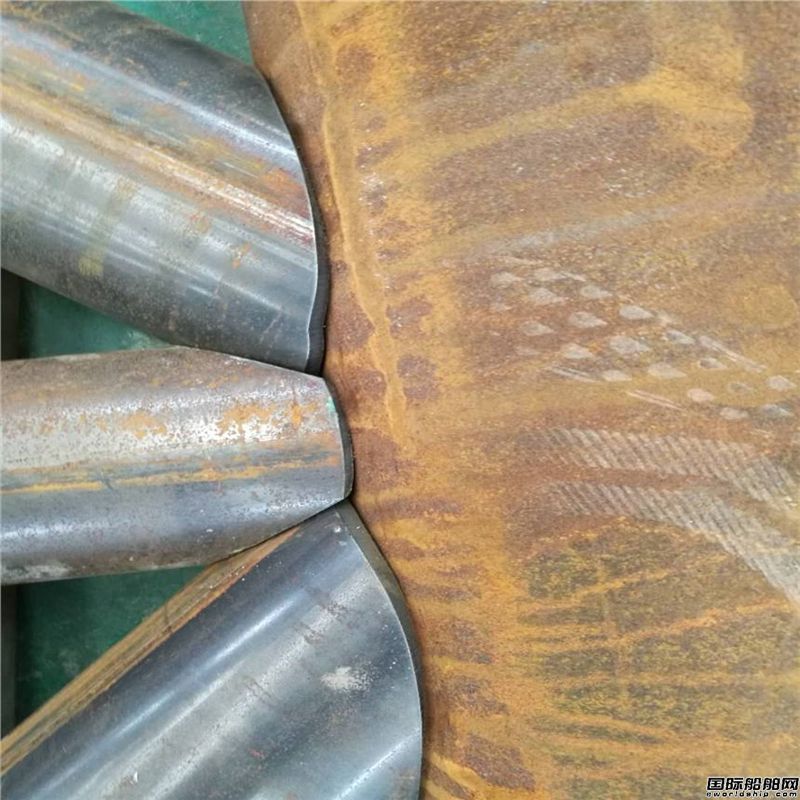

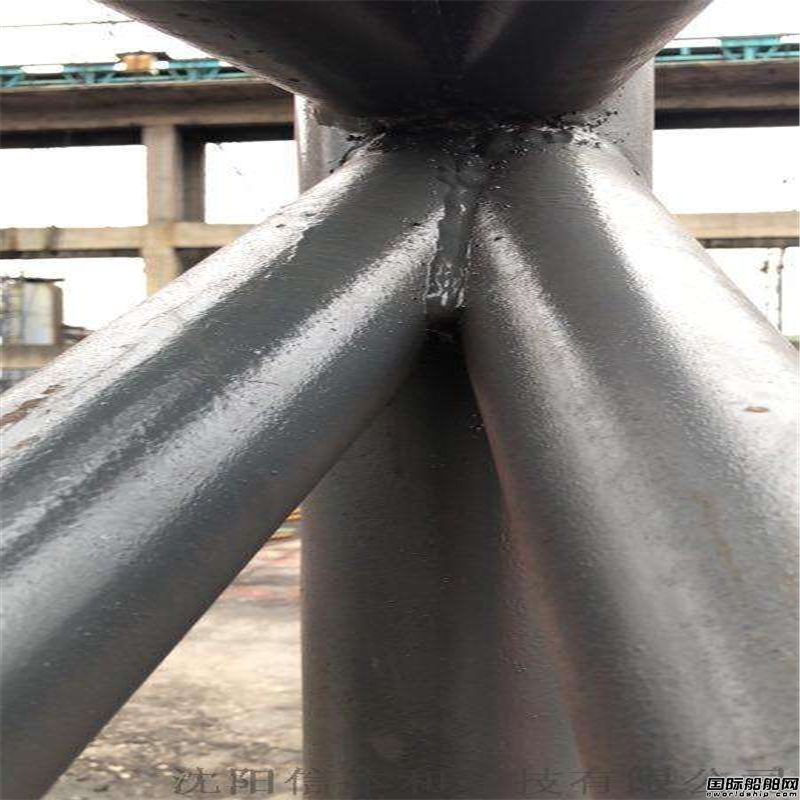

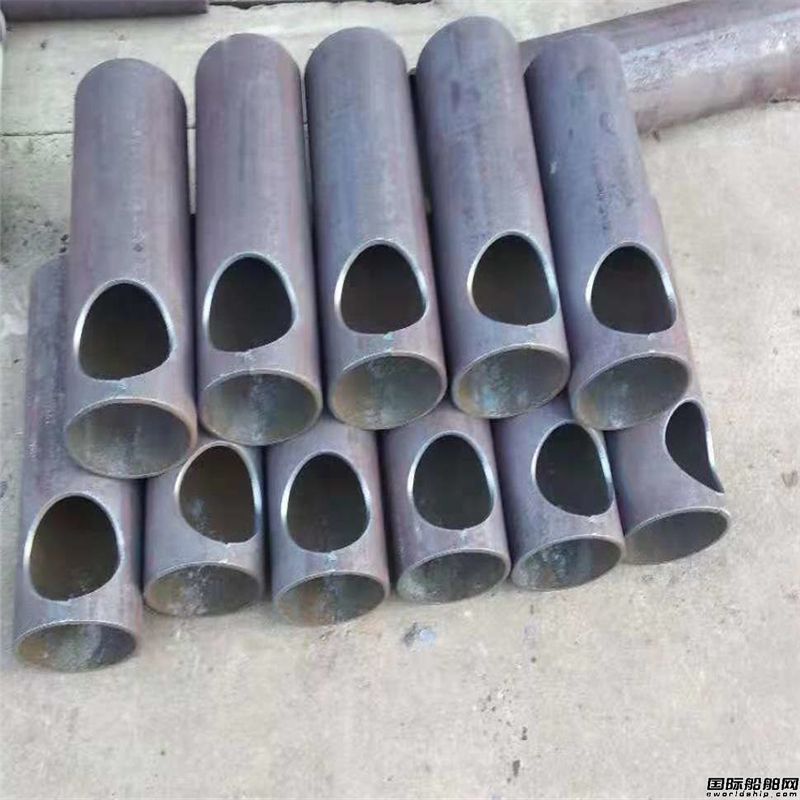

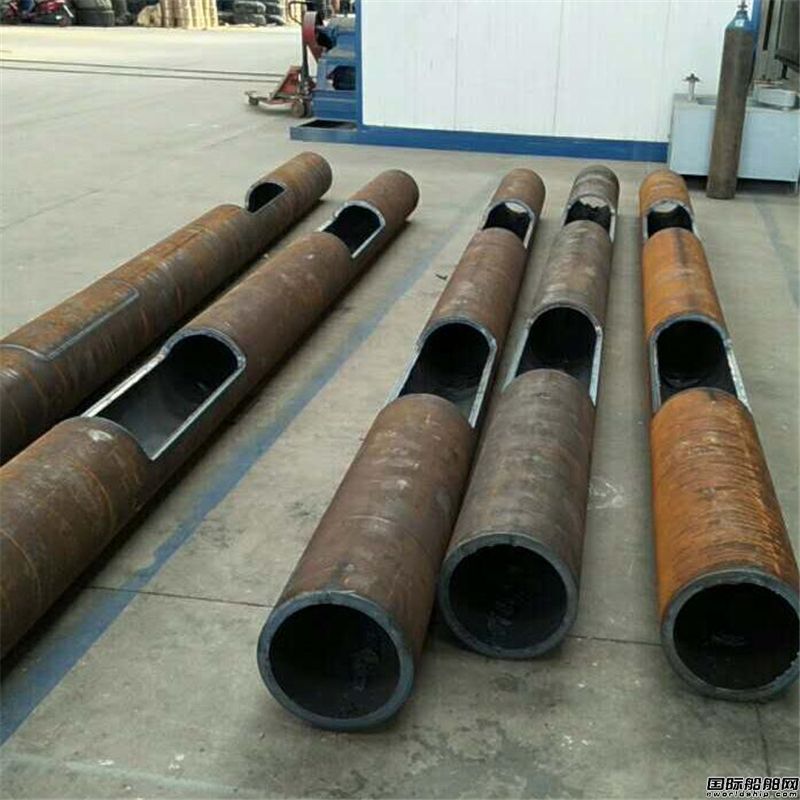

現代社會中,大管徑鋼管的運用領域極為廣泛,船舶、橋梁、電力、石油、化工、冶金等行業,都大量地需要對圓管進行交叉焊接,這些鋼管直徑有些可達4米以上,其相貫線的確定及切割就成為一個難題。這是由于各種鋼管之間的組合復雜多樣,而且往往存在一些變角度坡口,如果切割質量不過關,將會直接影響到后續的焊接等工序,從而無法保證加工質量;此外,人工切割精度往往不高,即使經過打磨,其質量也很難達到設計的基本要求;而且相貫線是不規則的曲線,編輯數據代碼需要大量的計算,其準確性無從考證。為此,我們特地研制了這種專門用于切割直徑在4米至8米的大型數控相貫線切割機。

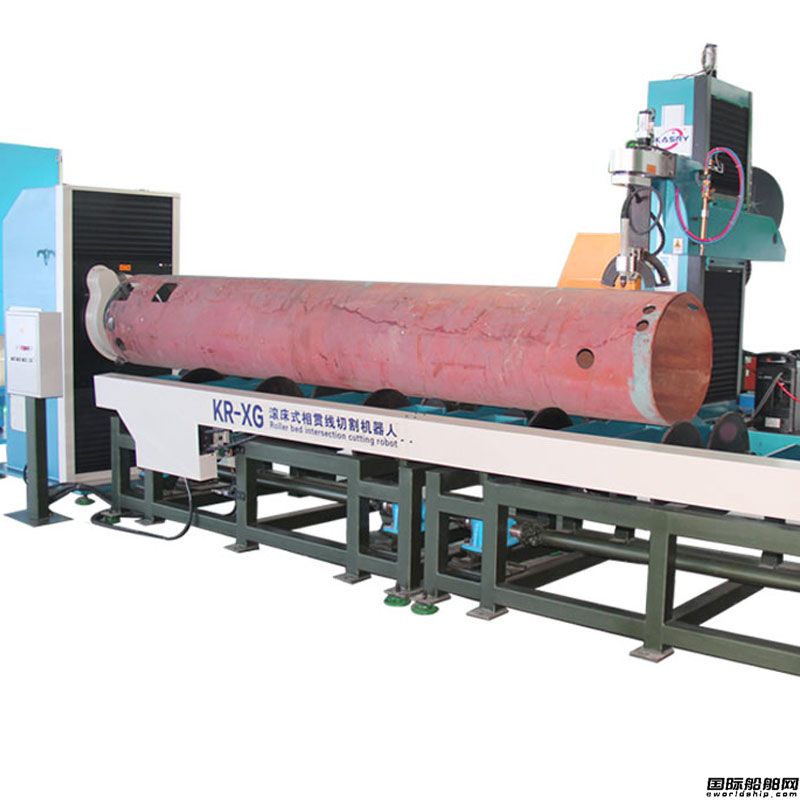

機械傳動系統的設計由于工件的尺寸相對比較大,本設計采用懸臂式結構,分別由橫向?qū)к壖半妱?dòng)管子托架、行走電動小車、無級切換氣路系統、立柱氣壓夾緊機構、電動橫梁、可轉動立柱、橫梁提升機構及切割機頭等部分組成。工件的加工范圍:切割直徑108-1000mm,219-1210mm,325-1620,630-2000mm;工件壁厚1-60mm;坡口角度65°。切割工藝采用劃線找圓心點切割,所割圓中心線與管內孔或外圓低點和高點母線相重合。

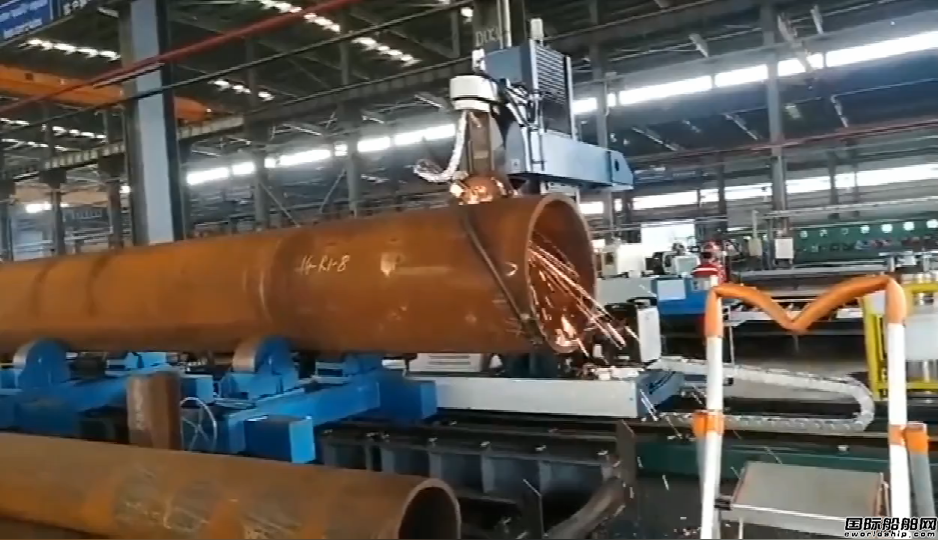

數控火焰切割機頭機頭部分為整個數控相貫線切割機的關鍵部分,本切割機為五個自由度的聯動數控系統,定義導軌方向?yàn)閄方向,橫梁方向?yàn)閅方向,立柱為Z方向,切割氣體為氧氣和乙炔。X、Y方向數控為交流伺服電機驅動,行程均為450mm;Z方向數控也為交流伺服電機驅動,行程為300mm;X、Y方向數控旋轉為交流伺服電機控制,旋轉角度為45。機頭配有自動點火裝置,采用無線回轉系統,它可以解決切割過程中由于機頭的轉動造成的電線纏繞的難題,適用于連續性工作,即方便又節省切割時間。
