LNG運輸船在航行中受環境熱量滲入和搖晃等影響，液貨艙和液貨系統中LNG蒸發產生蒸發氣(BOG)，造成液貨艙和液貨系統中壓力上升，《國際散裝運輸液化氣體船舶構造和設備規則》(IGC Code)要求LNG運輸船應有保證其液貨艙和液貨系統的壓力和溫度保持在設計限制及載運要求范圍內的能力。

BOG的產生

LNG運輸船液貨艙屬于低壓深冷絕熱容器，但由于液貨艙和液貨系統外部熱量不斷滲入，導致液貨艙內的液相LNG自然蒸發為氣相BOG(圖1)，且無論LNG液貨艙的保溫性能如何，這種熱交換都無法完全避免，LNG運輸船在航行中受風、浪、流等影響的振動搖晃(圖2)，也一定程度上加速了BOG的產生。

圖1 BOG的產生

圖2 液貨艙的振動搖晃

LNG運輸船在海上航行過程中，有時會出現液貨艙內的液體分層現象，這是由于LNG貨物中的氮或其他輕質組分的較早蒸發而改變了液貨艙的密度及溫度組成而導致的。液貨艙內一旦出現液體分層，在外部環境熱輸入以及航行中船舶運動等因素的共同作用下，極易產生液貨艙內液體的翻滾，進而導致液貨艙內下層較熱液體與上層較冷液體混合后釋放大量熱量，進一步加劇BOG的產生(圖3)。LNG液貨艙內蒸氣空間的BOG壓力對液貨艙和全船的安全性至關重要， LNG翻滾更是可能使蒸氣空間壓力瞬時升高，嚴重威脅到液貨艙的完整性和安全。

圖3 LNG翻滾

考慮安全性的同時，單日蒸發率(BOR)是一艘LNG新造運輸船設計和最終交付的重要經濟性參數，BOR一般會寫入新造船技術規格書中。對于BOR的計算，IGC Code給出的設計參數為：對于正常的營運，其最高的環境設計溫度為海水32℃、空氣45℃，對于在特?zé)峄蛱乩鋮^(qū)域營運的船舶，該設計溫度還會作適當?shù)脑鰷p并使主管機關滿意。

IGC Code對BOG管理的要求

考慮到BOG升高對液貨艙壓力的潛在風險，IGC Code要求LNG應具有使液貨艙壓力和溫度保持在圍護系統設計限制和/或貨物載運要求范圍內的能力，并給出了4種推薦控制方法(圖4)：

■ 貨物蒸發氣的再液化；

■ 貨物蒸發氣的熱氧化(燃燒)；

■ 壓力積聚(蓄壓)；

■ 液相貨物的制冷。

圖4 IGC Code定義的液貨艙壓力/溫度控制方式

1.貨物蒸發氣的再液化

再液化根據處理技術、工藝形式和處理量等有多種分類形式，IGC Code根據再液化系統的布置形式給出了4種分類，分別為：直接冷卻系統(對氣化的貨物進行壓縮、冷凝并將其輸回到液貨艙)、間接冷卻系統(用制冷劑對貨物或氣化的貨物進行冷卻或冷凝，而不對其壓縮)和混合系統(將氣化的貨物壓縮后，在貨物／制冷劑的熱交換器中加以冷凝，然后再將其輸回到液貨艙)和可能產生包含甲烷的廢氣流再液化系統(在壓力控制操作期間并在設計條件范圍內產生的廢氣應盡實際可行在不向大氣排放的情況下進行處理)，并要求用于再液化的制冷劑能與其接觸到的LNG貨物相容，如使用多種制冷劑并可能互相接觸，則其應彼此相容。

2.貨物蒸發氣的熱氧化(燃燒)

IGC Code規定的貨物蒸發氣的熱氧化簡而言之就是通過燃燒的方式消耗掉BOG，其專用設備叫做氣體燃燒裝置(GCU)。一般來說，GCU在正常工作時應無外部可見火焰；具有一個獨立的上煙道，且煙道排氣溫度須低于535℃，能防止氣體積聚；具有專門的強制通風系統；燃燒室應設計成防止BOG的任何積聚，燃燒器應能在所有設計著火條件下保持穩定的燃燒，在點火不良時，能切斷流向燃燒器的氣體，能從安全可達到的位置手動隔斷BOG燃料供應，在燃燒器熄火后可以通過惰性氣體對燃燒器的供氣管路進行自動和手動驅氣。

雙燃料柴油機、雙燃料鍋爐等燃燒BOG的設備同樣可以理解為貨物蒸發氣的熱氧化消耗裝置。

3.壓力積聚(蓄壓)系統

IGC Code規定的壓力積聚(蓄壓)系統實際上是在圍護系統的絕熱層及設計壓力在其操作時間和溫度下存在適當余量的情況下，不要求附加壓力和溫度控制系統的一種放寬形式。

對當下流行的薄膜型液貨艙來說因其對蒸汽空間壓力較為敏感，在現有技術條件下不容易通過此種方式實現BOG的管理。

4.液相貨物制冷

IGC Code規定散裝LNG貨物液體可由通過安裝在液貨艙內部或液貨艙外表面上的盤管中循環流通的冷卻劑進行制冷。但因LNG沸點較低，采用此種壓力和溫度控制系統的經濟效益不強，因此在LNG運輸船行業中鮮見。

BOG管理技術的發展

1.傳統蒸汽透平主推進裝置通過主鍋爐燃燒BOG

雖然BOG的產生不可避免，但在20世紀傳統的裝備蒸汽透平(圖5)作為主推進裝置的傳統LNG運輸船可以在主鍋爐(圖6)中便利地燃燒BOG,不會產生浪費,并且具有明顯的可靠性。

圖5 蒸汽透平

圖9 LNG運輸船推進模式革新

但由于BOG的自然蒸發受制于外部環境溫度、LNG純度、船舶航行的海況等諸多因素影響，因此實際航行中BOG自然蒸發量是不可控的，某些情況下，BOG可能不足以滿足船舶推進及電力的燃料需求，需要將部分LNG貨物強制氣化（Forcing Vaporizing）以填補BOG不足；而船舶在港口機動航行或在錨地時，船舶所需的推進功率減少，又可能出現BOG遠超出船舶推進及電力的燃料需求的情況，這時就需要使用GCU將多余的BOG燃燒消耗掉，甚至在迫不得已的情況下將多余BOG緊急放空(Emergency Venting)。

GCU除可燃燒消耗船舶常規操作多余的BOG之外，還可處理在LNG運輸船營運期間進塢或開艙前液貨艙升溫和惰化操作所排放出的氣體。

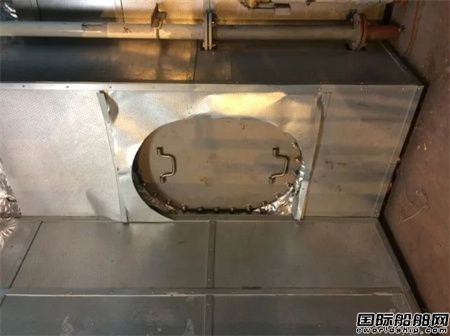

LNG營運船在開艙前，須在將液貨艙盡可能清空后首先進行升溫操作。將液貨艙內冷的天然氣(NG)抽出，同換熱器加熱到約80℃后再重新注入管進液貨艙底，注入熱的NG會使液貨艙底殘余的LNG蒸發成BOG，與此同時液貨艙內的溫度和壓力升高，產生的多余的BOG通過GCU燃燒掉，不宜直接排放大氣。

升溫操作之后，開始惰化操作，通過惰性氣體將液貨艙中的BOG可燃?xì)怏w置換出，實現液貨艙的惰化。密度較大的惰性氣體通過液貨艙底部進入，將密度較小的BOG從液貨艙頂部排出(圖10)，排出末端氣體實際可能為BOG和惰性氣體的混合物，須通過GCU燃燒處理，不宜直接排放大氣。之后液貨艙就可以通風直到達到人員開艙進入的安全狀態。

圖10 惰化操作

隨著在全球?qū)厥覛怏w控制愈趨嚴格，各國主管機關開始加緊對BOG放空的管制，要求除非在緊急情況下，不應接受排放貨物以保持液貨艙的壓力和溫度。因此GCU(將貨物蒸發氣燃燒消耗掉)或再液化裝置(將貨物蒸發氣再液化之后輸送回液貨艙)這兩種設備成為BOG管理的必備之一。

BOG管理展望

綜合以上LNG運輸船BOG管理的技術演化路線可知，BOG管理方案的選擇須兼顧船舶操作、主推進型式、環保規定、新技術的發展應用等一系列相關因素，一艘LNG運輸船上也可能同時安裝有一種或多種能起到BOG管理作用的設備裝置。

LNG運輸船進入我國船舶視野雖然只有20余年，但LNG海上運輸歷史確已60多年，傳統的LNG運輸船僅作為L(zhǎng)NG貿易鏈的中間運輸環節，一般執行類似班輪的固定航線，且與LNG購銷合同(Sale and Purchase Agreement, SPA)關聯常常長達20年之久，行業相對固定和封閉，LNG運輸船在貿易鏈中最重要的作用是穩定運輸而非高效進步，因此BOG的管理也在很長一段時間與傳統的蒸汽透平推進模式綁定。

近20年來，隨著船舶技術的不斷進步以及全球環境問題的日趨嚴峻，LNG的使用以及LNG運輸船的技術革新使貨物圍護系統(Cargo Containment System, CCS)也加快了步伐，同時LNG的季節性調運以及短租LNG運輸船的市場操作也屢屢上演，市場要求BOG的管理具備更高效、更靈便、更多樣的選擇。

2020年至今新冠病毒疫情蔓延全球，航運市場也受到了極大影響，在2020年新冠疫情最嚴重之際，全球部分港口受疫情影響一時無法接收LNG，相當一批LNG運輸船一度無法按時卸貨，在待港期間液貨艙內BOG不斷蒸發，再液化裝置這時發揮了重要優勢，盡可能地減少了貨主因BOG蒸發而造成的浪費。渦輪布雷頓制型再液化裝置采用氮?dú)夂秃庾鳛槔鋮s介質，所需系統裝置數量相對較少，在安全性、緊湊性和再液化效率等方面具有一定優勢。我國和韓國LNG新造船廠近年來紛紛采用該型再液化技術，搭配雙燃料主機推進模式，形成了當下較為流行的雙燃料推進熱氧化消耗BOG結合部分再液化的LNG運輸船BOG管理模式。

在2050全球氣候目標、歐洲2030脫碳目標以及我國“碳達峰、碳中和”等環保愿景的大背景下，溫室氣體排放的限制將日益嚴格。GCU作為早期取代主鍋爐消耗BOG的熱氧化手段，因其燃燒后排放CO2至大氣，終將要逐步被新技術、新工藝和新設備取代，當下部分LNG運輸船上安裝的大容量雙燃料鍋爐已達到取代船上安裝GCU的技術條件。

根據近期行業分析，下一步歐洲LNG進口將逐步從俄羅斯管道轉移至美國海運，航行于美歐航線大西洋多變海況的LNG運輸船也必將更加關注BOG的管理。（作者 郭顯亭）
